扁线应用于永磁同步电机的铜线绕组当中

以绝大部分新能源汽车采用的永磁同步电机为例，电机结构包括定子组件、转子组件、基座、端盖以及其他辅助标准件。定子组件包含了定子铁芯、铜线绕组、引出线和绝缘材料，一般与电机壳体固定。铜线绕组又区分为传统圆线绕组以及新型扁线绕组。转子组件包含转子铁芯、永磁体、转轴、轴承等部件，和输出转轴相连，带动齿轮驱动车辆行驶。

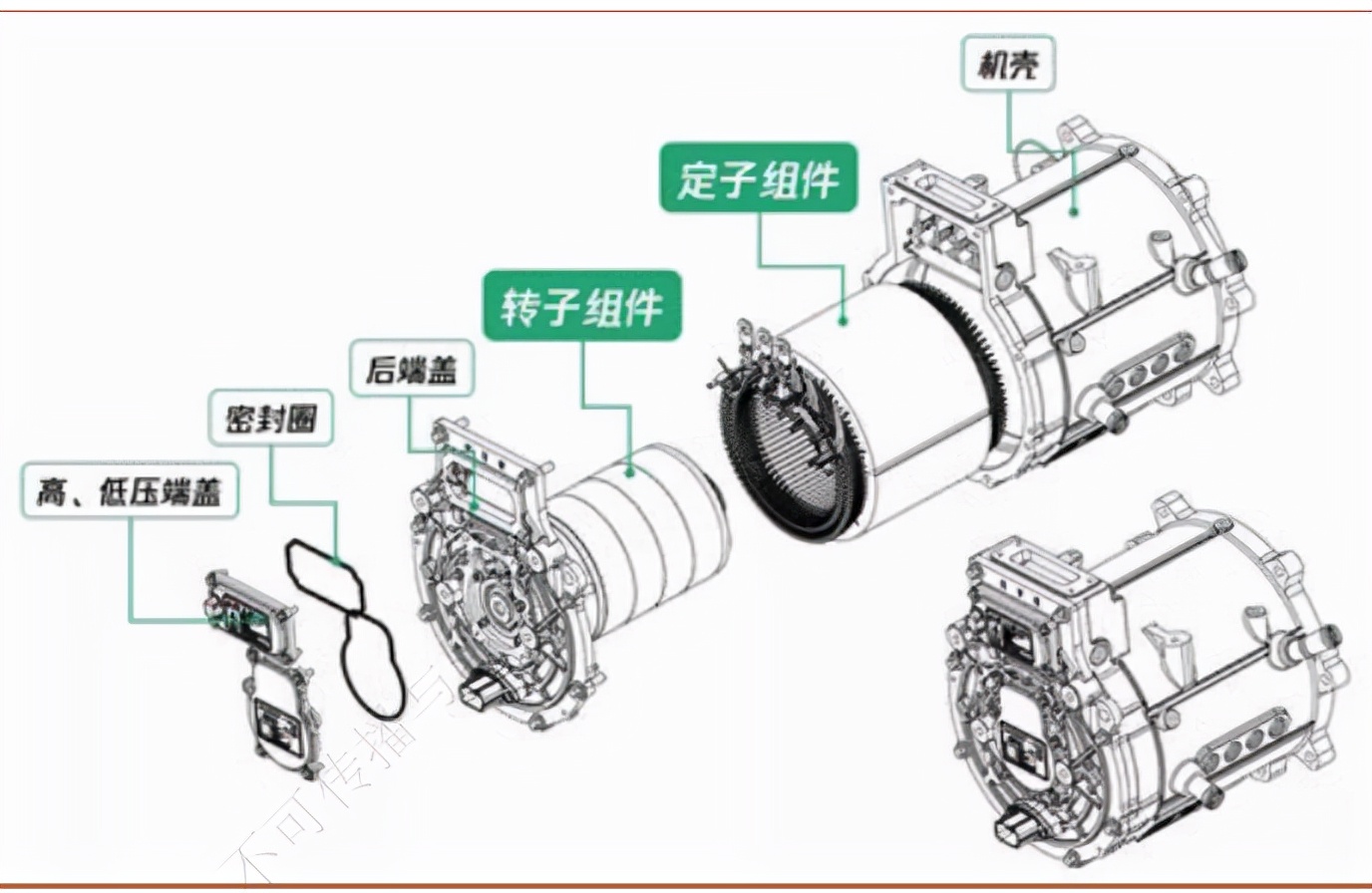

典型永磁电机结构图

电机的发展始终围绕整车需求，扁线电机对传统圆线电机有碾压性的技术优势。新能源汽车目前处于快速发展时期，产品质量快速提升，消费者对整车性能要求越来越高。整车对电驱系统的主要需求包括：高效率，高功率密度，优秀NVH，高集成性和低成本；扁线电机在这5个技术指标上均碾压传统圆线电机。

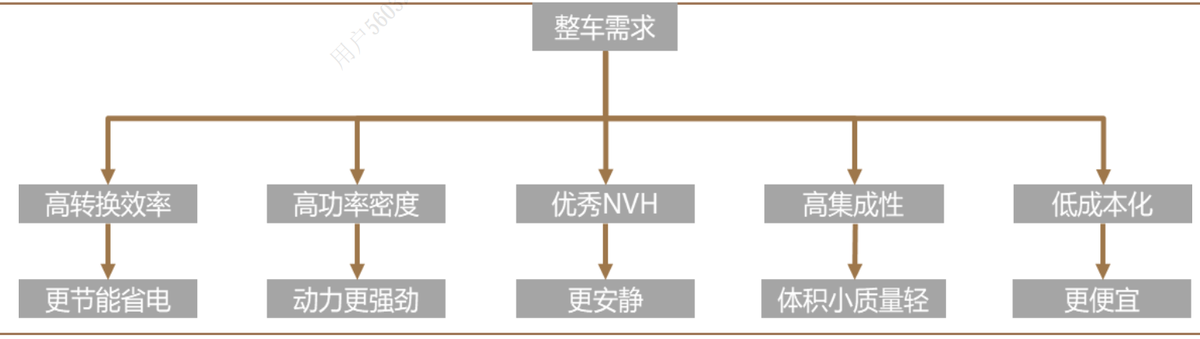

整车对电机的主要需求

新能源车扁线电机大趋势

扁线电机具有高能量效率、高功率密度、高集成度和低成本优势，有望快速替代传统圆线电机。

优势一：扁线电机能大幅度提升转换效率，降低电池成本。根据上汽绿芯频道评估，在WLTC工况，扁线电机比传统圆线电机的转换效率高1.12%；在全域平均下，两者效率值相差2%；在市区工况（低速大扭矩），两者效率值相差10%。按照典型的续航500km的A级轿车（搭载60kwh电池包和150kw电机）计算，WLTC工况下，搭载扁线电机的电池成本节约672元，市区工况下，电池成本节约6000元。

优势二：扁线电机散热性能好，温升相对圆线电机降低10%。因扁线相对圆线更为紧

密的接触，散热性提升，研究发现高槽满率下绕组间的导热能力是低槽满率的150%。绕组在热传导能力上具有各向异性，轴向的热传导能力是径向方向的100倍。更低的温升条件下，整车可以实现更好的加速性能。

优势三：高功率密度，整车动力更强劲。电机的功率与铜含量成正相关，根据上汽绿芯频道评估，扁线电机槽满率提升，相同体积下铜线填充量增加20-30%，输出功率有望提升20-30%，整车动力更强劲。

优势四：电磁噪音低，整车更安静。扁线电机导线的应力比较大，刚性比较大，电枢具备更好的刚度，对电枢噪音具有抑制作用；可以取相对较小的槽口尺寸，有效降低齿槽力矩，进一步降低电机电磁噪音。

优势五：小体积带来高集成效率，契合多合一电驱发展趋势。因扁线更高的槽满率，同功率电机铜线用量和对应定子较少，体积有望下降30%。此外，扁线电机因更为先进绕线方式带来更易裁剪的电机端部，与圆线电机相比减少15-20%的端部尺寸，空间进一步降低，实现电机小型化和轻量化。

今年比亚迪、广汽等快速切换扁线电机，其他待上市潜在爆款车型蔚来ET7、智己、极氪等也均采用扁线电机。

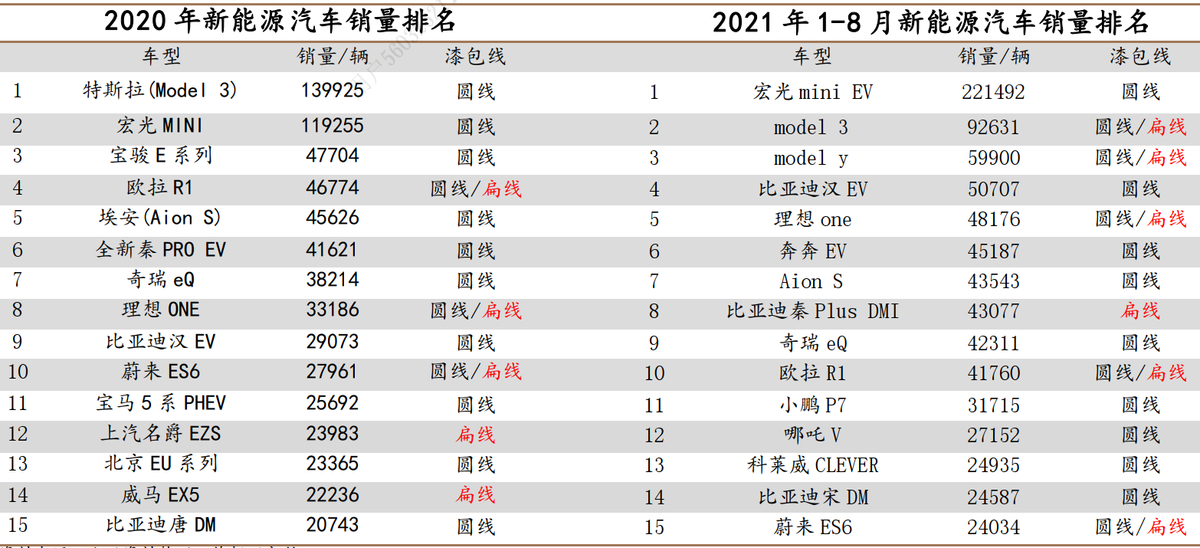

各畅销车型扁线电机使用情况

新能源车扁线有百倍市场空间

预估2025年新能源汽车全球销量2367万辆。根据《新能源汽车产业发展规划（2021-2035年）》，目标到2025年新能源汽车销售渗透率达到20%左右，到2035年纯电动汽车成为新销售车辆的主流；根据新能源汽车近年来的产销状况，在此基础上预计中国新能源汽车销量2025年达到896万辆（渗透率30%），全球销量2367万辆。

新能源汽车销量（万辆）

根据测算，2020年扁线电机的渗透率约为10%，叠加新能源汽车渗透率约5.4%，扁线电机的综合渗透率不到1%。

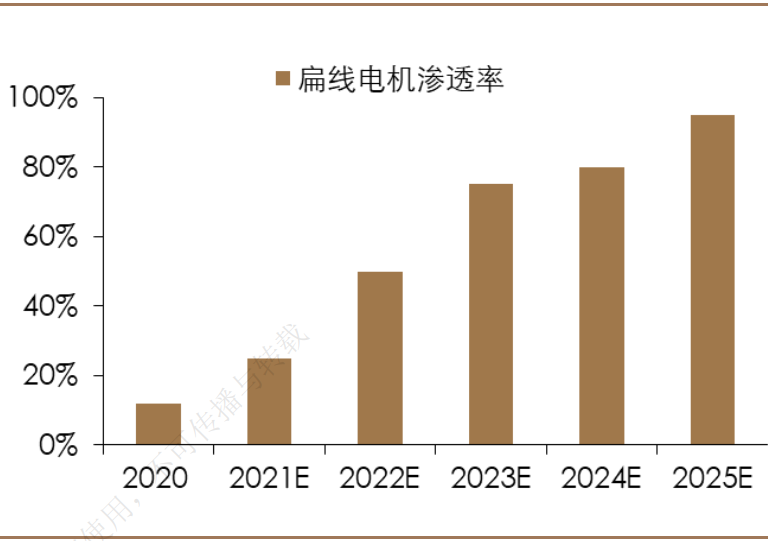

扁线电机渗透率

2021年特斯拉换装国产扁线电机，电机性能进一步提升，引领电机扁线化风潮。未来新能源汽车取代传统燃油车，扁线电机取代传统圆线电机，扁线有百倍的市场空间。

电磁线行业格局分散，竞争激烈

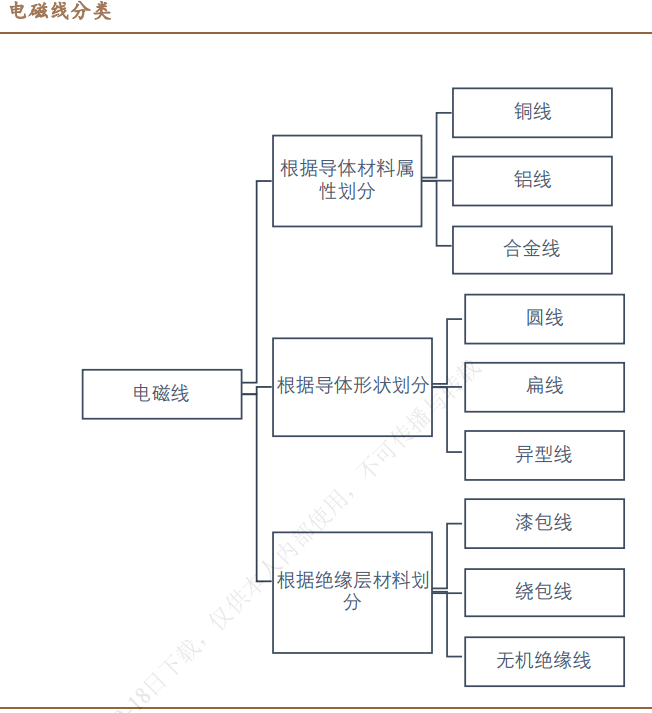

扁线属于电磁线的一种。电磁线种类丰富，根据导体形状分为圆线、扁线以及异型线。

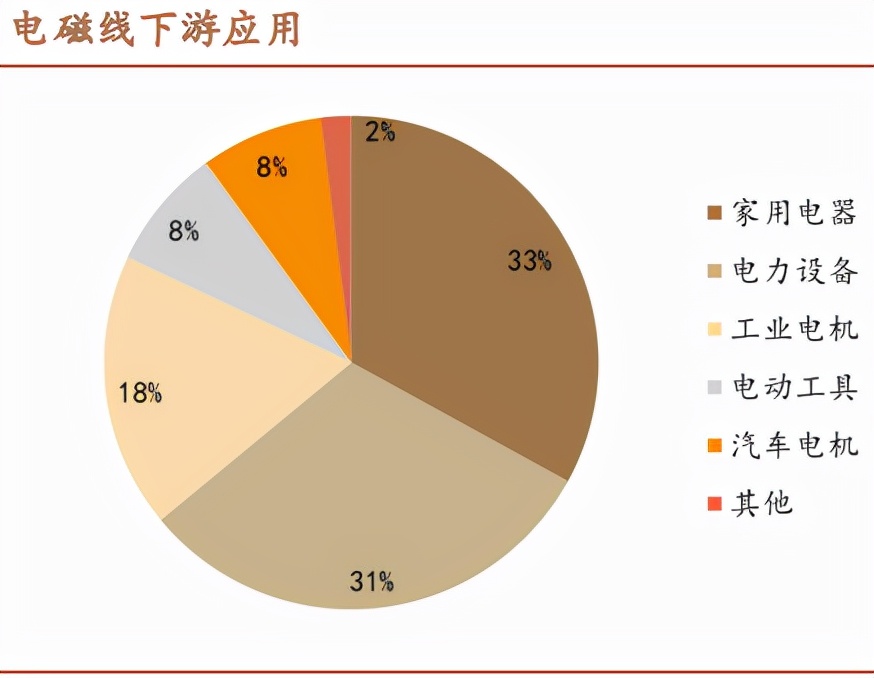

电磁线下游应用场景丰富，主要包括家用电器、电力设备、工业电机、汽车、电动工具等。其中，家用电器、电力设备、工业电机合计占比达到82%，是最为主要的下游需求。家电业务经过多年的高速发展，已经步入稳定阶段，2019年至今的行业增速基本维持在个位数。
